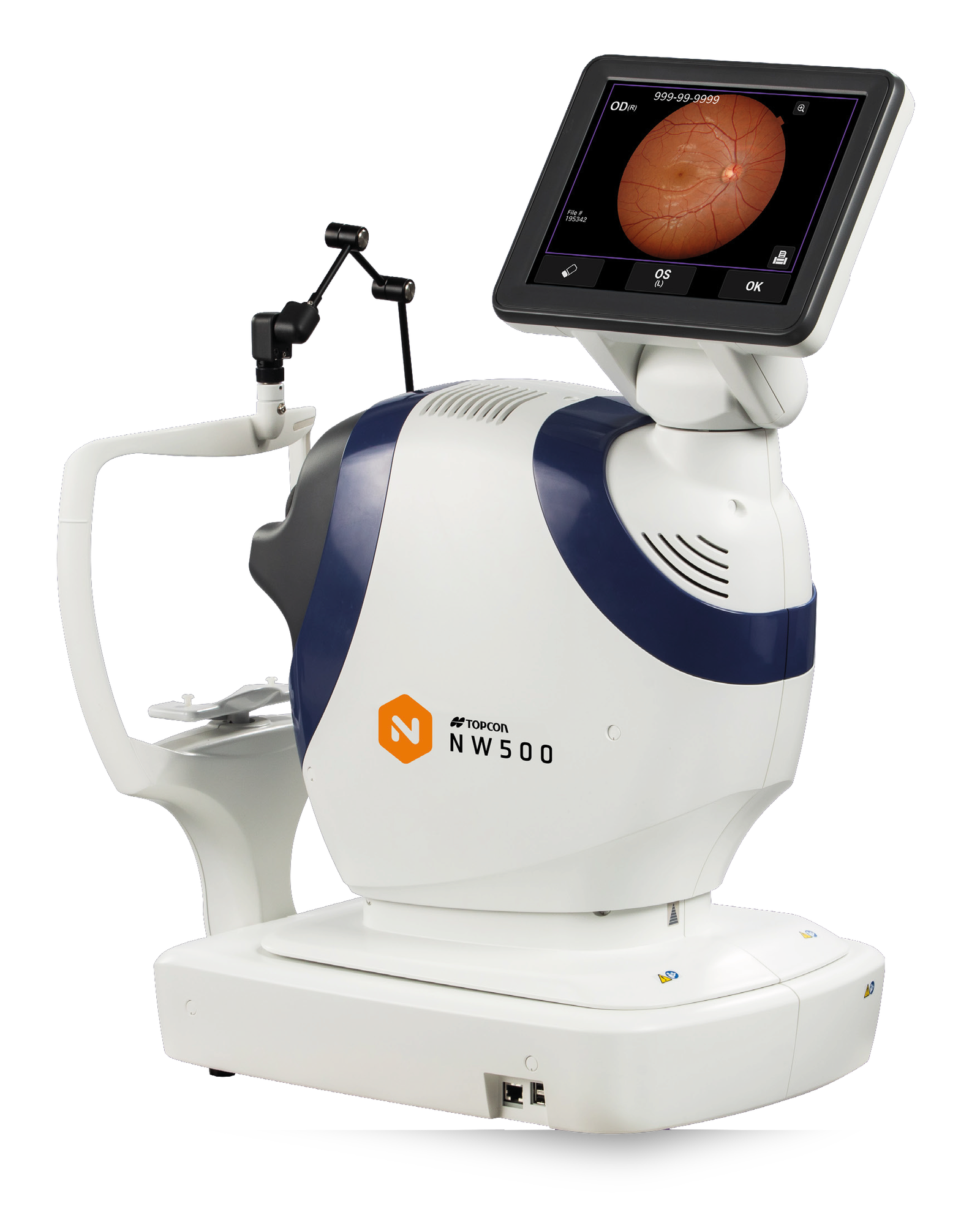

TOPCON TRC-NW500

Neu
    Die NW500 ist eine vollautomatische Funduskamera für Echtfarb-Fundusaufnahmen in exzellenter Qualität. Der leistungsstarke Bildsensor ermöglicht eine noch bessere Bildqualität. Das Sichtfeld von 50 Grad liefert Netzhautbilder in scharfer Qualität für eine exakte Kontrolle und Analyse. Dank innovativer Slit-Scan Technology können ausgezeichnete Aufnahmen bereits ab 2 mm Pupillengrösse aufgenommen werden.

    Expertenhilfe

    Stephanie Felgner

    Head of Software Solutions

    Allgemein

    Hauptmerkmale

    • Slit-Scan-Technologie für eine Bildgebung durch kleine Pupillen (Ø 2,0 mm oder mehr)
    • 50° Fundusfoto
    • 12 Megapixel-Sensor für eine verbesserte Bildqualität
    • Vollautomatische Aufnahme via Touch-Screen
    • Der drehbare Monitor ermöglicht dem Anwender, aus optimaler Entfernung zu arbeiten
    • Kompaktes Design für praktisch jede Untersuchungsumgebung
    • Vielfältige Anschlussmöglichkeiten für nahtlose Integration und Arbeitsabläufe

    Hervorragende Qualität des Fundusbildes

    Mit dem 50° Fundusfoto kann die NW500 einen grösseren Bereich erfassen als herkömmliche Modelle. Sie kann Fundusbilder durch einem Pupillendurchmesser von nur 2.0 mm aufnehmen und liefert sowohl in dunklen als auch in hell beleuchteten Räumen scharfe, detaillierte Farbfundusbilder.

    Vorstellung der neuen Slit-Scan-Fotografie

    Die innovative Slit-Scan-Beleuchtung und der Rolling-Shutter-Mechanismus des NW500 ermöglichen eine hervorragende Qualität der Farb-Fundusbilder mit weniger Streulicht und Schatten.

    Mit der Möglichkeit der Bildgebung auch durch kleine Pupillen hilft der Slit-Scan-Mechanismus eine der bekannten Ursachen für schlecht aufgelöste Bilder zu bewältigen. Diese innovative Technologie trägt auch dazu bei, dass die NW500 – anders als herkömmliche Funduskameras – Bilder in scharfer Qualität aufnimmt, unabhängig von Miosis und Lichtverhältnissen.

    Panorama-Weitwinkel-Fotografie

    Im Modus für periphere Fotografie stehen bis zu 9 interne Fixierungspositionen zur Verfügung, um periphere Bereiche zu fotografieren, wodurch ein breites Panoramabild mit einem Sichtfeld von ca. 90 Grad (ca. 132.3 Grad im sphärischen Zentrum des Auges) erstellt werden kann.

    Bilaterale 2-Feld-Fotografie

    Nach der Aufnahme des Sehnervenkopfes bewegt sich das Fixationsziel automatisch zur Makulaposition und nimmt kontinuierlich auf.

    Mit dem NW500 können Anwender sicher und bequem Fundusaufnahmen an verschiedenen Fixationspositionen machen, ohne dass eine Zwischenansicht erforderlich ist.

    Stereofotografie

    Indem man das linke und das rechte Bild nebeneinander für die stereoskopische Betrachtung anzeigt, ist es möglich, die Form und die Vertiefung des Sehnervenkopfes sowie den Zustand der Komprimierung und Traktion zu beobachten.

    Anwenderfreundliche Bedienung

    Ausrichtung, Fokussierung, Aufnahme und Wechsel zwischen rechtem und linkem Auge erfolgen automatisch mit einer einzigen Berührung, was das Arbeiten mit der NW500 einfach und angenehm macht.

    Selbst bei der Aufnahme von Augen mit kleinen Pupillen ist eine erneute Aufnahme seltener erforderlich, was zur Gesamteffizienz des Arbeitsablaufs bei der Fundusfotografie beiträgt.

    Manuelle Fotografie

    Im manuellen Modus schaltet die Kamera ohne automatische Ausrichtung oder Autofokus auf den Aufnahmebildschirm um. Während der Betrachtung des Live-Bildes, das auf dem Monitor angezeigt wird, ist es möglich, beliebige Bereiche wie Pupille, Iris, Bindehaut etc. zu erfassen.

    Platzsparend

    Der Touchscreen-Monitor kann um 360 Grad gedreht werden, was dem Anwender die Flexibilität gibt, Fundusbilder aus praktisch jeder Position aufzunehmen. Dank der geringen Stellfläche des Geräts kann es praktisch überall installiert werden und ermöglicht so eine optimale Nutzung des Untersuchungsraums.

    Fallbilder:

    Product image
    Bilder A-C: mit freundlicher Genehmigung von Tsukazaki Hospital, Hyogo, Japan. Bilder D-F: mit freundlicher Genehmigung von Hanemoto Eye Clinic, Japan.

    Konnektivität

    • Direct DICOM
    NW500 ist DICOM-konform und lässt sich daher leicht in PACS- und EMR-Programme integrieren.

    • Shared Folder
    Speichert Bilder direkt in einem gemeinsamen Ordner in einem Netzwerk. Durch die Verwendung eines Shared Folders kann Software von Drittanbietern, wie z. B. AI Diagnostics, Bilder von NW500 abrufen und speichern und in ihrer Software speichern.

    • Direkte Speicherung
    Die direkte Speicherung ist die einfachste Konfiguration und erfordert keinen externen PC.

    Praktisch für mobile Stationen oder wenn kein Netzwerk verwendet wird.

    Technische Daten

    Technische Daten

    Sichtfeld
    50°
    Arbeitsabstand
    35.5 mm
    Pupillendurchmesser für Fotografie
    - Normal: 2.5 mm oder mehr
    - Kleine Pupille: 2.0 mm oder mehr (an Modellaugen bestätigt)
    Auflösungsvermögen am Fundus
    Farbbildaufnahme
    - Mitte: 60 lp/mm oder mehr
    - Mitte (r/2): 40 lp/mm oder mehr
    - Peripherie®: 25 lp/mm oder mehr
    Messbereich für die Brechkraft des Patientenauges
    -33D bis +40D
    -13D bis +12D (bei Verwendung ohne Korrektur)
    -33D bis -12D (bei Verwendung mit Minus-Korrektur)
    +11D bis +40D (bei Verwendung mit Plus-Korrektur)
    Internes Fixierungsziel
    OLED
    Die Anzeigemethode ist einstellbar:
    - Positionen
    - Dauerlicht/Blinkendes Licht
    - Blinkgeschwindigkeit
    - Helligkeit
    - Formen
    Externe Fixierungsziel
    LED
    Zusatzfunktionen für die Fotografie
    - Auto-Ausrichtung
    - Autofokus (nur bei Verwendung ohne Korrektur)
    - Auto-Aufnahme (nur bei Verwendung ohne Korrektur)
    - Automatisch-kleine Pupille (nur bei Verwendung ohne Korrektur)
    Maße
    332-426 mm (B) x 540-680 mm (T) x 519-769 mm (H)
    Gewicht
    20 kg

    Stromquelle

    Eingangsspannung
    AC100-240 V
    Leistungsaufnahme
    70-120 VA
    Frequenz
    50-60 Hz
